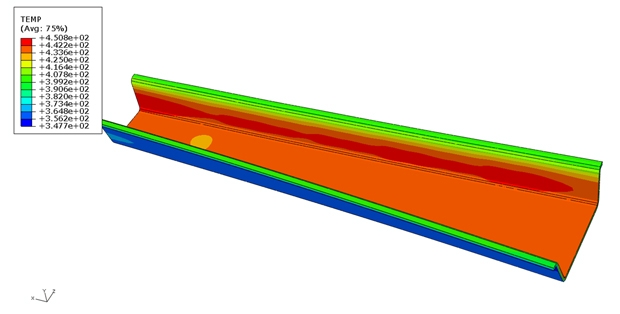

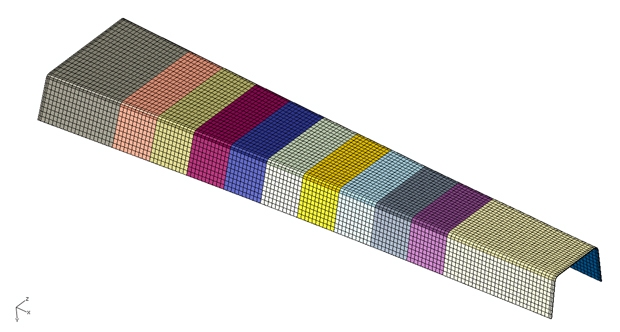

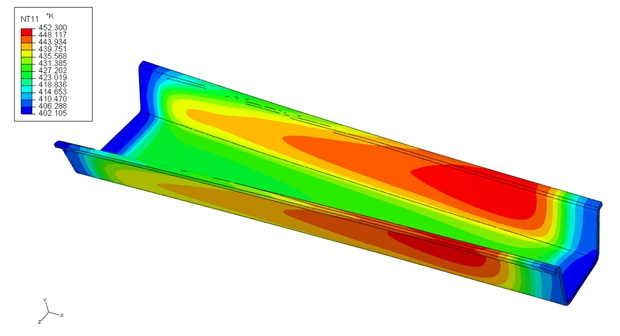

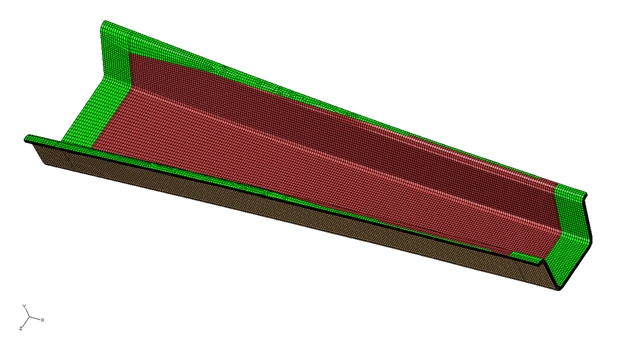

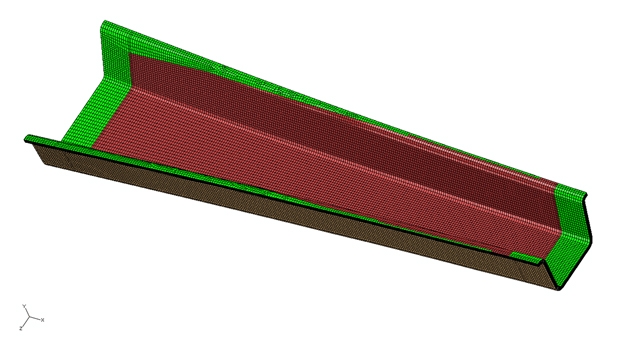

Ausgangspunkt der FE- Analyse ist ein recht­ecki­ges HeizfeldInhomogene Wärmeverteilung durch Strahlung, erzwungene Konvektion und WärmeleitungOptimierung der Heizgewebeabstufung mittels FE- AnlyseHomogene Wärmeverteilung als ErgebnisAuf Basis der vorliegenden Daten erfolgt die Auslegung der Heizungskits.

Für viele Geometrien haben wir Be­rech­nungs-Al­go­rith­men ent­wi­ckelt.

Um zu er­rei­chen, dass die Heiz­leis­tung an je­der Stel­le der Ober­flä­che gleich ist, kann man ver­ein­facht da­von aus­ge­hen, dass der lei­ten­de Quer­schnitt der hei­zen­den CFK Lagen eben­falls an jeder Stelle der Form gleich sein muss. Brei­ten­än­de­run­gen über die Länge eines Heiz­fel­des wer­den ent­spre­chend durch Va­ria­tion der La­gen­an­zahl bzw. durch Ver­än­de­rung der Ge­we­be-Gram­ma­tu­ren aus­ge­gli­chen. Flan­kie­rend wird be­rück­sich­tigt, dass die elek­tri­schen Kenn­wer­te Span­nung und Strom­stär­ke des Heiz­fel­des sinn­volle Größen an­neh­men (Nie­mand möchte ein Heiz­feld be­trei­ben, dass mit 2V Spannung und 800A Strom de­fi­niert ist).

Für kom­plexe Geo­me­trien, bei denen nume­ri­sche Be­rech­nungs­ver­fah­ren an ih­re Gren­zen kom­men opti­mie­ren wir die Heiz­feld­aus­le­gung auf Ba­sis ther­misch-elek­tri­scher Finite-Ele­men­te-Ana­ly­sen. Ne­ben den geo­me­tri­schen Ein­fluss­größen wer­den so auch Effek­te wie Wär­me­strah­lung zwi­schen pa­ralle­len Wän­den, er­zwun­ge­ne Kon­vek­tion und Wärme­lei­tung zu un­be­heiz­ten Be­rei­chen be­rück­sich­tigt.

Auf Grund­la­ge der Aus­le­gung wird ein Zu­schnitt- und La­mi­nat­plan ab­ge­lei­tet, die Leis­tungs­da­ten der Hard­ware zur Be­hei­zung und Re­ge­lung fest­ge­legt und eine Stück­lis­te mit Ma­te­rial­be­dar­fen für das je­wei­li­ge Pro­jekt er­stellt.

Um die vielen Pa­ra­me­ter die Ein­fluss auf die Wärme­ver­tei­lung ha­ben rich­tig zu be­wer­ten, bedarf es neben der Be­rech­nungs­me­tho­dik viel Er­fah­rung in der Aus­le­gung von Koh­le­fa­ser­hei­zun­gen. Ver­trau­en Sie un­se­rem Team, dass seit vielen Jah­ren prak­ti­sche Er­kennt­nis­se auf die­sem Gebiet er­wor­ben hat.
